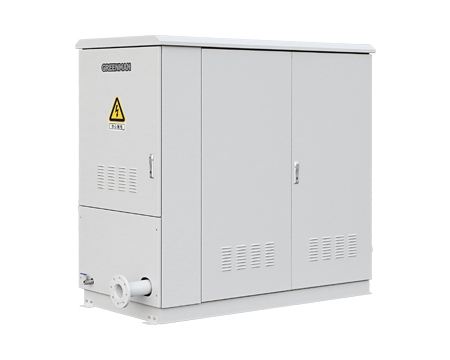

全自動恒壓變頻一體式戶外泵站

全自動恒壓變頻一體式戶外泵站

流量50m3/h,揚程55米,功率15KW

進水管口徑DN100,出水管口徑DN100

水泵吸程2m;

電源3相5線電源,380V,50Hz,接地電阻小于5Ω.



GP50 PLUS 系列箱式泵站使用西門子S7-200 SMART程序控制器和西門子V20 系列變頻器。

能適應更加苛刻的使用環境

箱體為噴塑處理,覺有高效的抗腐蝕性和耐久性,內部水泵部件和電氣部件分隔放置,頂部使用雙層隔離頂蓋,可滿足大多數用戶的需求。

整機運轉測試

每一個泵站產品在出廠之前,都會在現場條件下進行完整的性能測試,以確保每一臺泵站都是合格品。所有GREENMAN 品牌的泵站產品提供一年的質保。

通過配置底閥可實現高度2米內的自吸取水

可根據現場實際情況配置水上式底閥或水下式底閥,從而使泵站實現對水資源最大限度的利用,當水源距離泵站高差超過 2米以上時,可選配底部提水泵,通過程序控制對水泵進行聯動,從而加大泵站的使用范圍

控制功能:

1、采用專用的灌溉控制軟件,觸摸屏控制操作,具有完善的保護功能,包括水位過低、流量過大、異常超壓、電源相序錯、缺相、超壓欠壓、電機過載、變頻器故障、壓力傳感器斷線等故障報警

2、控制軟件具有壓力逐步給定功能,通過雙壓力傳感器結構可使系統緩慢升壓,防止發生水錘對管道產生影響

3、觸摸屏可顯示電機運轉頻率、管道當前壓力、過濾器兩端壓差值

4、通過觸摸屏可設定泵站壓力、過濾器沖洗時間間隔、過濾器壓差值

5、通過設定休眠頻率,可使泵站在外界無用水情況發生時自動停機

6、泵站控制系統具有水泵運行時間統計,過濾器沖洗次數累計,實時顯示沖洗時間倒計時,觸摸屏可顯示泵站系統故障發生時間與解除故障時間

7、可選配遠程報警提示功能,當泵房發生故障時,可向用戶發送報警信息

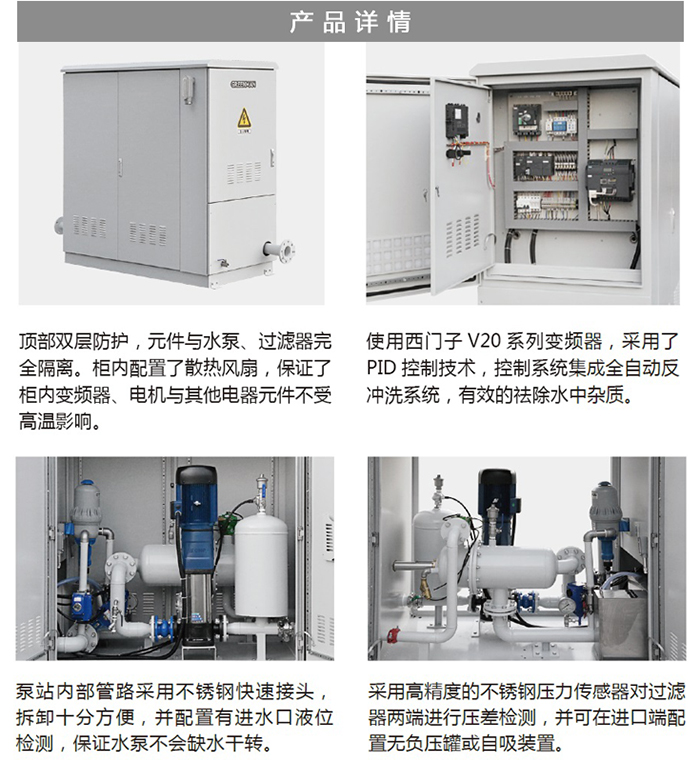

泵站硬件配置:

1、控制柜內配置浪涌防雷模塊

2、泵站內部配置遠程報警提示功能,當泵房發生故障時,可向用戶發送報警信息

3、配置補水罐,并安裝液位計及進排氣閥,配置水下式底閥

4、采用防護型一體式泵房,防護箱體采用2mm厚度鋼板,整體噴涂戶外塑粉,泵站內部管路采用無縫鋼管焊接,耐壓1.6MPa,過濾器采用鋼制外殼,整體噴塑處理,箱體內置排風系統

5、配置電控主閥,可通過設定時間來控制泵站啟動與關閉

6、配置全自動反沖洗過濾器,過濾器控制集成在泵站控制柜中,過流量60m3/h,標配濾網過濾精度80目,具有壓差、時間、手動控制的沖洗信號
