PRS-Dial

PRS-Dial

壓力調節器

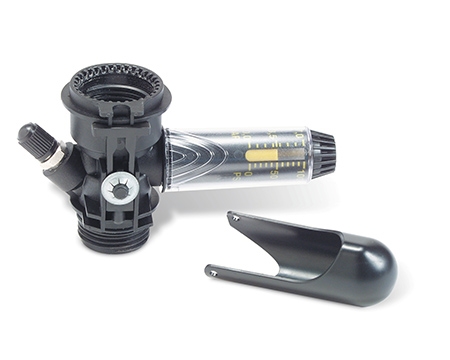

? PRS-Dial是非常出色的保證電磁閥出口壓力穩定的調節裝置,不管進口壓力如何波動變化。通過透明管子上的刻度標示,可以簡單快速地進行壓力調節。這個壓力調節器適用于雨鳥 PGA、PEB、PESB、PESB-R、BPE和BPES系列電磁閥上。

?調節并維持恒定的出口壓力,壓力調節范圍在l.04bar到6.9bar之間。上下誤差在±0.21bar。

?調節手柄通過棘輪允許有規律地設置0.02bar的增量??潭仁直拱惭b調節快速,容易和準確。

特點

?減少了水錘。

?依據人體工程學設計的防護帽防止了對刻度筒的損害。

?防水的刻度筒排除了霧氣和粘物。

?刻度筒內安裝了所有的部件。

?可連接壓力表進行測壓.壓力表需另訂。

?易于現場安裝,通過螺紋連接安裝在電磁頭下面。

?抗腐蝕的透明尼龍具有堅固的性能。

運行范圍

?工作壓力:≤6.9bar

?壓力調節范圍:1.0~6.9bar

?精確度:±0.2 bar

型號

? PRS-D

應用特性

?運行要求:進口壓力比期望的出口壓力至少大l.04bar,組件才能運行。

?對于壓力偏高或者地形起伏的區域,應安裝帶內置壓力調節器或止溢閥的噴頭。

?當進口壓力超過6.9bar,就應調節主閥的出口壓力。

?當電磁閥的流量超出了推薦的流量范圍.雨鳥不建議使用此壓力調節器。

?為了減少水錘的影響雨鳥建議支管的流速不超過2.29米/秒

?當流量低于2.27立方米/小時,雨鳥建議將電磁閥流量調節桿從全開的位置向下旋轉整兩圈。

注:PRS-Dial壓力調節器的最大承壓能力為13.8B3T,準確的壓力調節最大能維持6.9bar。
